Guide complet de l'ébavurage des métaux : procédés, machines et applications

L'ébavurage est une étape cruciale du travail des métaux, garantissant la production de pièces sûres et utilisables. De nombreux procédés d'usinage, tels que le fraisage, la rectification, le perçage et l'emboutissage, laissent des bavures, des arêtes vives et des aspérités. Les machines d'ébavurage sont conçues pour éliminer ces imperfections des pièces métalliques usinées et obtenir ainsi une finition lisse et de haute qualité.

Le travail des métaux exige une précision extrême. Chez ADV China, nous aidons nos clients à atteindre leurs objectifs de qualité et de productivité en automatisant leurs processus d'ébavurage. Nos machines garantissent un ébavurage efficace, un arrondi des arêtes jusqu'à un rayon de 2 mm, l'élimination de la couche d'oxyde, l'élimination efficace des scories et une rectification de surface précise. Nous proposons également des solutions sur mesure pour le traitement de petites pièces. Les ateliers de découpe laser, les transformateurs d'acier inoxydable, les centres de services sidérurgiques et les équipementiers automobiles bénéficient de nos systèmes complets et intégrés dédiés à la finition des métaux, conçus spécifiquement pour le marché mondial.

Classé par fonction:

1，ébavurage double face de petites pièces - Ébavurage et arrondi uniforme des arêtes sur toutes les faces des pièces, tant sur les contours extérieurs qu'intérieurs, en une seule passe

2. Ébavurage et arrondi des arêtes de l'acier et de l'acier inoxydable sur les deux faces en une seule passe

3，Machine à ébavurer pour le meulage, l'ébavurage et l'arrondi des arêtes de pièces poinçonnées, découpées au laser et au plasma haute définition en une seule passe

4. Machine d'ébavurage pour le meulage, l'ébavurage et l'arrondi des bords de pièces poinçonnées, découpées au laser et au plasma haute définition en une seule passe.

5. Ébavurage et arrondi des bords des pièces découpées au laser, au plasma et à l'oxycoupage sur les deux faces en une seule passe

6. Meuleuse à sec pour l'ébavurage, l'arrondi régulier des arêtes et la finition de surface

7. Élimination économique des scories, ébavurage et arrondissage des arêtes sur les pièces découpées au plasma et à l'oxycoupage

8. Meuleuse à eau pour une finition de surface parfaite

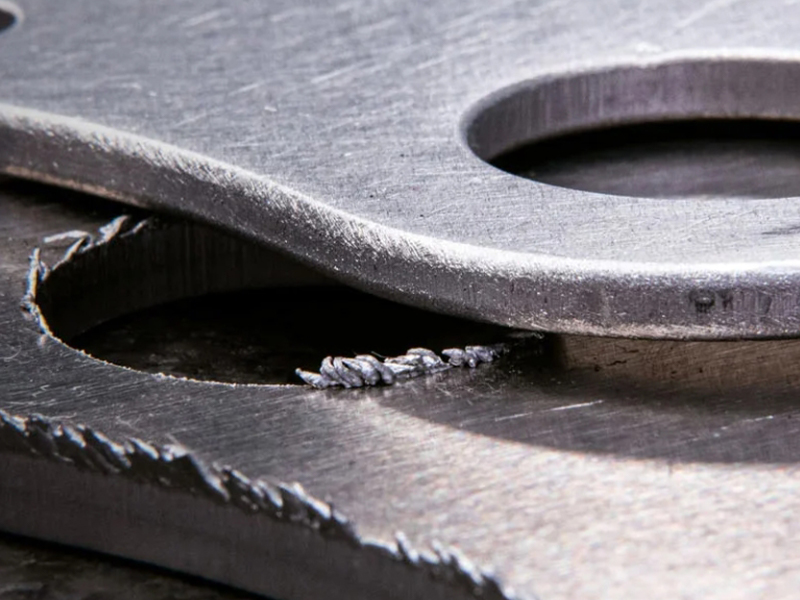

Qu'est-ce qu'une bavure ?

En tôlerie, une bavure est une petite arête saillante ou une rugosité résiduelle sur le métal après découpe, poinçonnage ou usinage. Il s'agit généralement d'un sous-produit indésirable dû à la déformation ou à l'arrachement du matériau lors de l'opération de découpe. Les bavures peuvent affecter la qualité des pièces, la sécurité, l'adhérence de la peinture et l'assemblage ; leur élimination constitue donc une étape cruciale réalisée à l'aide d'ébavureuses dans le cadre de l'usinage.

Applications

Transformation de tôles minces

Dans l'usinage moderne des métaux, les pièces en tôle fine sont souvent découpées au laser ou poinçonnées, ce qui laisse des bavures résiduelles et autres imperfections externes. Ces dernières nécessitent un ébavurage et un arrondi des bords avant de passer aux étapes de production suivantes. Les ébavureuses ADV China sont conçues pour répondre à des besoins spécifiques en fonction de la géométrie des pièces, de la quantité, du type de matériau et des exigences techniques, garantissant ainsi des résultats optimaux et reproductibles à chaque étape de la production. Du fait de sa faible épaisseur, la tôle se déforme plus facilement lors du poinçonnage. Les pièces irrégulières sont plus difficiles à ébavurer et peuvent nécessiter un nivellement ou un blocage vertical pendant l'ébavurage, par exemple grâce au traitement double face de la série ADV 508. Nos machines assurent une élimination efficace des bavures, même sur des géométries complexes, garantissant des bords lisses et une qualité de produit supérieure.

Exemple d'une machine à ébavurer utilisée sur une tôle mince : on distingue clairement les bords non traités avec des bavures à l'état d'origine, ainsi que les bords propres et lissés après traitement.

Transformation des métaux en tôles épaisses

Lors de l'usinage de plaques ou de pièces métalliques épaisses, notamment de pièces découpées au plasma dans le cadre d'opérations exigeantes, des bavures et des scories tenaces peuvent se former. Leur élimination manuelle peut s'avérer difficile et fastidieuse.

Les pièces en tôle sont intrinsèquement plus lourdes que les pièces en tôle mince ; un facteur à prendre en compte lors du choix d'une machine. Les machines à ébavurer une seule face, comme la 508 et de nombreuses autres machines courantes, nécessitent deux passes, ce qui implique de retourner la pièce. Cependant, ces solutions permettent d'obtenir un arrondi des arêtes plus fin (jusqu'à un rayon de 2 mm) en une seule passe. Les machines à ébavurer deux faces éliminent le besoin de retourner les pièces, car elles traitent simultanément la matière sur les deux faces.

Exemple d'une machine à ébavurer utilisée sur une tôle épaisse : on distingue clairement les bords non traités avec des bavures à l'état d'origine, ainsi que les bords propres et lissés après traitement.

Le processus d'ébavurage

Unité d'ébavurage
L'ébavurage est réalisé à l'aide de bandes ou de brosses abrasives. Les matériaux abrasifs couramment utilisés sur les bandes abrasives comprennent le corindon, le carbure de silicium et la céramique. La granulométrie peut varier de P 36 à P 180, les chiffres les plus élevés correspondant aux grains les plus fins, ce qui permet un enlèvement de matière plus fin et une abrasion moins agressive. Le choix de la bande abrasive et du matériau est déterminé par la qualité de surface requise, l'agressivité souhaitée, le rapport enlèvement de matière/temps d'usinage, le temps d'utilisation de l'outil et la nature du matériau à rectifier.

Taux d'élimination
Sur une machine ADV, le taux d'enlèvement de matière est déterminé par trois facteurs : le matériau et le grain de l'outil de meulage, la vitesse d'avance et la profondeur de passe. Un bon équilibre de ces facteurs permet d'obtenir un ébavurage optimal sans endommager la surface de la pièce.

Traitement humide vs. traitement à sec
Le traitement par voie humide est généralement utilisé lors de la finition de surface. Les machines ADV China proposent des méthodes de traitement par voie humide et par voie sèche, mais à moins qu'une finition de revêtement spécifique (telle qu'une finition non directionnelle) ne soit requise, le traitement à sec est généralement suffisant.

contours intérieurs et extérieurs
Grâce à une combinaison innovante de rouleaux de pression sur les bandes abrasives et au guidage de la pièce, une pression abrasive peut être appliquée uniformément sur les bavures, aussi bien sur les contours intérieurs qu'extérieurs.

Traitement recto verso vs traitement recto seul

L'usinage à sec double face unique d'ADV China permet le traitement simultané des contours internes et externes en une seule passe. Ceci accroît considérablement la productivité et la régularité, car aucun tournage manuel n'est nécessaire. Notre série 506 (XS, M, L, XL) offre différentes largeurs de travail et configurations d'unité pour s'adapter à divers matériaux et volumes de production. Optez pour les machines double face si l'encombrement est un facteur critique dans les ateliers exigus, si le tournage en plusieurs passes doit être évité, ou si les dimensions et spécifications de la pièce sont compatibles avec la gamme 506.

Les machines à une seule face, comme la série 508RW, conservent leurs avantages. Elles permettent d'obtenir des finitions de surface de qualité supérieure, telles que des finitions directionnelles ou non directionnelles, et offrent un arrondi des bords plus prononcé (jusqu'à 2 mm de rayon). Leur coût d'acquisition est généralement inférieur à celui des modèles double face comparables, bien que cet avantage soit compensé ultérieurement par des coûts énergétiques plus élevés et une efficacité moindre due à la manutention des pièces. Les solutions à une seule face et double face présentent chacune leurs atouts.

Traitement unilatéral vs. bilatéral – Le broyage bilatéral augmente l'efficacité en traitant les deux faces simultanément.

Autres applications sur les machines d'ébavurage des métaux

• Arrondi des bords :
  Les arêtes vives sont arrondies pour une meilleure sécurité de manipulation et une adhérence optimale du revêtement, tout en réduisant les risques de rouille. Un arrondi des arêtes jusqu'à 2 mm de rayon est possible sur toutes les faces.
• Rectification de surface :
  Des finitions de surface de haute qualité peuvent être requises sur certaines pièces, notamment en aluminium et en acier inoxydable. Le plus haut niveau de finition est obtenu grâce aux rectifieuses à eau, comme celles de la série SMW.
• Élimination des scories :
  Les procédés de découpe au plasma et à la flamme peuvent générer d'importants dépôts de scories. Nos machines éliminent ces scories, garantissant ainsi des pièces propres et une meilleure adhérence de la peinture lors des étapes ultérieures.
• Élimination de la couche d'oxyde :
  La découpe laser, principalement avec des lasers CO2, mais aussi avec les lasers à fibre plus récents, peut entraîner la formation de couches d'oxyde ou des projections sur les pièces découpées. Or, l'élimination de l'oxydation des bords est essentielle pour les traitements ultérieurs tels que la peinture ou le revêtement. Nos brosses garantissent une élimination complète de l'oxyde, pour une meilleure adhérence et une protection accrue contre la corrosion.

Modernisez votre ligne de production avec des machines d'ébavurage automatisées.

Avec les solutions d'ébavurage avancées d'ADV, éliminez les bavures de vos pièces métalliques et obtenez une finition de surface sûre, lisse et esthétique. Conscients des besoins et spécifications uniques de chaque entreprise, nous proposons une gamme complète de machines automatisées d'ébavurage et de finition des métaux, adaptées à tous les budgets. Que vous ayez besoin d'un système d'ébavurage humide ou sec, nos machines répondent à vos exigences et réglementations spécifiques. Investir dans nos produits de pointe pour le travail des métaux, c'est l'assurance d'un fonctionnement continu et d'une grande polyvalence pour des pièces de toutes tailles, formes et revêtements. Fiables et robustes, nos machines et composants d'ébavurage offrent une longue durée de vie, vous permettant ainsi de réaliser des économies sur la maintenance. Découvrez notre gamme innovante de systèmes d'ébavurage et contactez notre équipe dès aujourd'hui pour obtenir un devis !
