Vollständiger Leitfaden zum Entgraten von Metallen: Prozesse, Maschinen und Anwendungen

Das Entgraten ist ein entscheidender Bestandteil der Metallbearbeitung und gewährleistet die sichere und brauchbare Herstellung von Teilen. Viele Bearbeitungsverfahren wie Fräsen, Schleifen, Bohren und Stanzen hinterlassen scharfe, erhabene Kanten, Grate und Vorsprünge, sogenannte Grate. Entgratungsmaschinen sind darauf ausgelegt, diese Unebenheiten von bearbeiteten Metallprodukten zu entfernen und so eine glatte, hochwertige Oberfläche zu erzielen.

Die Metallbearbeitung erfordert höchste Präzision. ADV China unterstützt seine Kunden bei der Erreichung ihrer Qualitäts- und Produktivitätsziele durch die Automatisierung ihrer Entgratungsprozesse. Unsere Maschinen gewährleisten effizientes Entgraten, Kantenverrundung bis zu einem Radius von 2 mm, Entfernung der Oxidschicht, effektive Schlackenentfernung und präzises Oberflächenschleifen. Wir bieten außerdem maßgeschneiderte Lösungen für die Bearbeitung kleiner Teile. Branchen wie Laserbearbeitungsbetriebe, Edelstahlverarbeiter, Stahlservicezentren und Automobilzulieferer profitieren von unseren umfassenden, integrierten Systemen für die Metallveredelung, die speziell für den Weltmarkt entwickelt wurden.

Klassifiziert nach Funktion：

1.Doppelseitiges Entgraten von Kleinteilen – Entgraten und gleichmäßiges Kantenverrunden an allen Seiten der Teile, sowohl an den Außen- als auch an den Innenkonturen, in einem Arbeitsgang

2. Entgraten und Kantenverrunden von Stahl und Edelstahl beidseitig in einem Arbeitsgang

3.Entgratungsmaschine Zum Schleifen, Entgraten und Kantenverrunden von gestanzten, laser- und hochpräzise plasmageschnittenen Teilen in einem Arbeitsgang

4. Entgratungsmaschine zum Schleifen, Entgraten und Kantenverrunden von gestanzten, laser- und hochpräzisen plasmageschnittenen Teilen in einem Arbeitsgang

5. Entgraten und Kantenverrunden von laser-, plasma- und autogengeschnittenen Teilen beidseitig in einem Arbeitsgang

6. Trockenschleifmaschine zum Entgraten, gleichmäßigen Kantenverrunden und Oberflächenbearbeiten

7. Wirtschaftliches Entfernen von Schlacke, Entgraten und Kantenverrunden an plasma- und autogengeschnittenen Teilen

8. Nassschleifmaschine für die perfekte Oberflächengüte

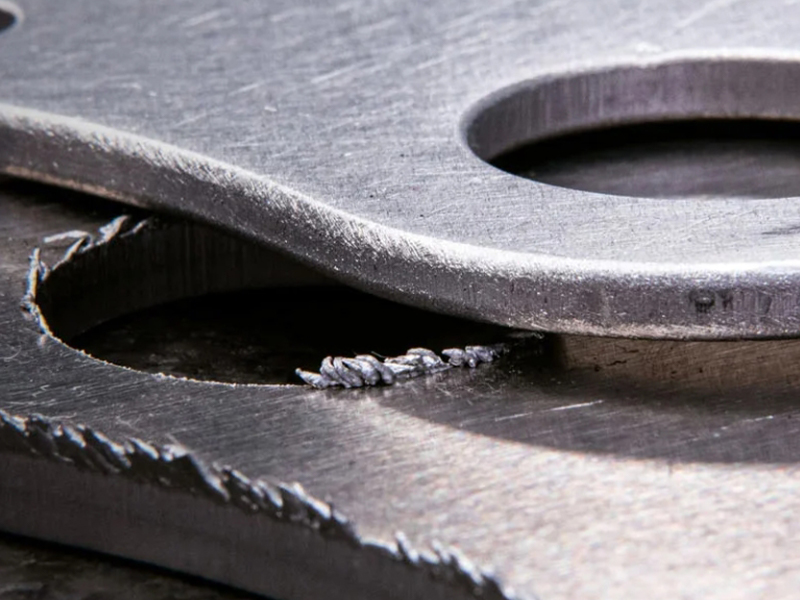

Was ist ein Grat?

In der Blechbearbeitung bezeichnet man als Grat eine kleine, erhabene Kante oder raue Erhebung, die nach dem Schneiden, Stanzen oder Bearbeiten am Metall zurückbleibt. Er entsteht meist als unerwünschtes Nebenprodukt durch Materialverformung oder -risse während des Schneidprozesses. Grate können die Teilequalität, die Sicherheit, die Lackhaftung und die Montage beeinträchtigen. Daher ist die Gratentfernung ein kritischer Schritt, der mithilfe von Entgratungsmaschinen als Teil des gesamten Blechbearbeitungsprozesses durchgeführt wird.

Anwendungen

Dünnblechbearbeitung

In der modernen Metallbearbeitung werden dünne Blechteile häufig lasergeschnitten oder gestanzt, wodurch erhabene Kanten und andere äußere Unregelmäßigkeiten entstehen. Diese müssen vor dem Weiterbearbeiten entgratet und abgerundet werden. Die Entgratungsmaschinen von ADV China sind so konzipiert, dass sie spezifische Anforderungen hinsichtlich Teilegeometrie, Stückzahl, Materialart und technischer Vorgaben erfüllen – und so in jedem Produktionsschritt optimale und reproduzierbare Ergebnisse gewährleisten. Aufgrund der geringen Materialstärke verformt sich Blech beim Stanzen leichter. Unebene Teile sind schwieriger zu entgraten und müssen gegebenenfalls ausgerichtet oder während des Entgratens nach oben und unten fixiert werden, z. B. durch die beidseitige Bearbeitung der ADV 508-Serie. Unsere Maschinen gewährleisten die effiziente Entfernung von Metallgraten, selbst bei komplexen Geometrien, und sorgen so für glatte Kanten und eine verbesserte Produktqualität.

Beispiel einer Entgratungsmaschine im Einsatz an dünnem Blech: Deutlich sichtbar sind die unbehandelten Kanten mit Graten im Originalzustand sowie die sauberen, geglätteten Kanten nach der Bearbeitung.

Verarbeitung von dicken Blechen (Platten)

Bei der Bearbeitung von Blechen oder dicken Metallteilen, insbesondere von plasmageschnittenen Teilen in anspruchsvollen Metallbearbeitungsprozessen, können sich hartnäckige Grate und Schlacke bilden. Diese lassen sich manuell nur schwer und zeitaufwändig entfernen.

Blechteile sind naturgemäß schwerer als dünne Blechteile – dies sollte bei der Maschinenauswahl berücksichtigt werden. Einseitige Maschinen wie die 508 und viele andere gängige Entgratungsmaschinen benötigen zwei Durchgänge, d. h. das Werkstück muss gedreht werden. Diese Lösungen erreichen jedoch höhere Kantenverrundungsgrade (bis zu einem Radius von 2 mm) in einem einzigen Durchgang. Doppelseitige Maschinen machen das Drehen der Werkstücke überflüssig, da sie das Material gleichzeitig von beiden Seiten bearbeiten.

Beispiel einer Entgratungsmaschine im Einsatz an dickem Blech: Deutlich sichtbar sind die unbehandelten Kanten mit Graten im Originalzustand sowie die sauberen, geglätteten Kanten nach der Bearbeitung.

Der Entgratungsprozess

Entgratungseinheit
Das Entgraten erfolgt mit Schleifbändern oder Schleifbürsten. Gängige Schleifmittel für Schleifbänder sind Korund, Siliciumcarbid und Keramik. Die Korngröße variiert von P 36 bis P 180, wobei höhere Zahlen für eine feinere Korngröße und somit für einen geringeren Materialabtrag bei geringerer Aggressivität stehen. Die Auswahl des Schleifbandes und des Schleifmittels richtet sich nach der geforderten Oberflächenqualität, der Aggressivität, dem Verhältnis von Abtrag zu Bearbeitungszeit, der Werkzeugstandzeit und dem zu schleifenden Material.

Entfernungsrate
Bei einer ADV-Maschine wird die Abtragsrate durch drei Faktoren bestimmt: Schleifwerkzeugmaterial/Korngröße, Vorschubgeschwindigkeit und Schnitttiefe (Einschub). Durch die optimale Abstimmung dieser Faktoren lässt sich ein ideales Entgratungsergebnis ohne Beschädigung der Werkstückoberfläche erzielen.

Nass- vs. Trockenverarbeitung
Bei der Oberflächenveredelung kommt üblicherweise die Nassbehandlung zum Einsatz. Die Maschinen von ADV China bieten sowohl Nass- als auch Trockenverfahren an, doch sofern keine spezielle Beschichtung (z. B. richtungslose Beschichtungen) erforderlich ist, genügt in der Regel die Trockenbehandlung.

Innen- und Außenkonturen
Durch die innovative Kombination von Druckrollen an den Schleifbändern und der Führung des Werkstücks kann ein gleichmäßiger Abrasivdruck auf Grate sowohl an den Innen- als auch an den Außenkonturen ausgeübt werden.

Doppelseitige vs. einseitige Verarbeitung

Die einzigartige doppelseitige Trockenbearbeitung von ADV China ermöglicht die gleichzeitige Bearbeitung von Innen- und Außenkonturen in einem einzigen Arbeitsgang. Dies steigert Produktivität und Präzision deutlich, da kein manuelles Drehen erforderlich ist. Unsere 506er-Serie (XS, M, L, XL) bietet verschiedene Arbeitsbreiten und Konfigurationen für unterschiedliche Materialien und Produktionsvolumina. Wählen Sie doppelseitige Maschinen, wenn der Platzbedarf in beengten Fertigungshallen entscheidend ist, wenn das Drehen von Teilen in mehreren Durchgängen vermieden werden soll oder wenn die Werkstückabmessungen und -spezifikationen zur 506er-Serie passen.

Einseitige Maschinen wie die Serie 508RW bieten nach wie vor Vorteile. Sie ermöglichen höherwertige Oberflächen, beispielsweise gerichtete oder ungerichtete Oberflächenbearbeitungen, und bieten höhere Kantenverrundungen (bis zu einem Radius von 2 mm). Im Allgemeinen sind die Anschaffungskosten einseitiger Maschinen niedriger als die vergleichbarer doppelseitiger Modelle. Dies wird jedoch später durch höhere Energiekosten und eine geringere Effizienz aufgrund der Teilehandhabung kompensiert. Sowohl ein- als auch doppelseitige Lösungen haben ihre Vorzüge.

Einseitige vs. doppelseitige Bearbeitung – Das doppelseitige Schleifen steigert die Effizienz, da beide Seiten gleichzeitig bearbeitet werden.

Weitere Anwendungen für Metallentgratungsmaschinen

• Kantenverrundung:
  Scharfe Kanten werden abgerundet, um die Handhabungssicherheit und die Haftung der Beschichtung zu verbessern und gleichzeitig das Rostrisiko zu verringern. Eine Kantenrundung mit einem Radius von bis zu 2 mm ist an allen Seiten möglich.
• Oberflächenschleifen:
  Hochwertige Oberflächen können bei bestimmten Bauteilen, beispielsweise bei Aluminium- und Edelstahlteilen, erforderlich sein. Die höchste Oberflächengüte lässt sich mit Nassschleifmaschinen, z. B. der SMW-Serie, erzielen.
• Schlackenentfernung:
  Plasma- und Brennschneidverfahren können unerwünschte, schwere Schlacke erzeugen. Unsere Maschinen entfernen die Schlacke und gewährleisten so saubere Teile und eine verbesserte Haftung der Lackierung in späteren Arbeitsschritten.
• Entfernung der Oxidschicht:
  Beim Laserschneiden, hauptsächlich mit CO₂-Lasern, aber auch mit neueren Faserlasern, können Oxidschichten oder Spritzer auf den Schnittflächen entstehen. Die Entfernung der Oxidation an den Schnittkanten ist jedoch entscheidend für nachfolgende Behandlungen wie Lackieren oder Beschichten. Unsere Bürsteneinheiten gewährleisten eine gründliche Oxidentfernung für verbesserte Haftung und Korrosionsschutz.

Modernisieren Sie Ihre Produktionslinie mit automatisierten Entgratungsmaschinen.

Mit den fortschrittlichen Entgratungslösungen von ADV entfernen Sie Grate von Ihren Metallwerkstücken und erzielen so eine sichere, glatte und optisch ansprechende Oberflächenveredelung. Wir wissen, dass jedes Unternehmen individuelle Anforderungen und Spezifikationen hat. Deshalb bieten wir ein umfassendes Sortiment an automatisierten Entgratungs- und Metallbearbeitungsmaschinen für jedes Budget. Ob Nass- oder Trockenentgratung – unsere Maschinen erfüllen Ihre spezifischen Bedürfnisse und Vorschriften. Investieren Sie in unsere hochmodernen Metallbearbeitungsprodukte und profitieren Sie von einem 24/7-Betrieb und vielseitigen Einsatzmöglichkeiten für Teile jeder Größe, Form und Beschichtung. Dank ihrer zuverlässigen Leistung und Langlebigkeit zeichnen sich unsere Metallentgratungsmaschinen und -komponenten durch eine lange Lebensdauer aus und sparen Ihnen somit Wartungskosten. Entdecken Sie unser innovatives Sortiment an Entgratungssystemen und fordern Sie noch heute ein Angebot an!
