نحوه انتخاب دستگاه پلیسه گیر برای قطعات فلزی کوچک - بر اساس اندازه و فرآیند پلیسه انتخاب کنید
۲۴ اکتبر ۲۰۲۵
البته. انتخاب یک دستگاه گود زدایی انتخاب بر اساس اندازه تیغه و فرآیند مورد نظر، یک رویکرد عالی و روشمند است. این رویکرد از ذهنیت «یک نسخه برای همه» به سمت انتخابی دقیق حرکت می‌کند.
در اینجا یک راهنمای جامع در مورد نحوه انتخاب یک دستگاه گود زدایی برای قطعات کوچک، از اندازه و فرآیند براده‌برداری به عنوان انتخابگرهای اصلی خود استفاده کنید.
چارچوب انتخاب دو مرحله‌ای
این دو مرحله را به ترتیب دنبال کنید:
-
مته خود را تجزیه و تحلیل کنید: اندازه و محل خار را تعیین کنید.
-
مته را به فرآیند نگاشت کنید: ویژگی‌های پلیسه را با مؤثرترین و کارآمدترین فناوری پلیسه‌گیری مطابقت دهید.
مرحله 1: مته و قطعه خود را تجزیه و تحلیل کنید
قبل از اینکه به هر دستگاهی نگاه کنید، ابتدا باید بفهمید که چه چیزی را حذف می‌کنید.
| مشخصه سوراخکاری | سوالاتی برای پرسیدن | چرا مهم است؟ |
|---|---|---|
| اندازه (حجم) | آیا یک «خار ریز» نرم و پَرمانند است یا یک «براق» بزرگ و سفت؟ | این محرک اصلی شماست. فرزهای بزرگ به روش‌های تهاجمی نیاز دارند؛ فرزهای کوچک به روش‌های ظریف و دقیق. |
| مکان | آیا در لبه خارجی، یک سوراخ داخلی یا یک کانال صعب العبور است؟ | تعیین می‌کند که آیا ابزار/رسانه می‌تواند به صورت فیزیکی به برآمدگی دسترسی پیدا کرده و آن را جدا کند یا خیر. |
| مواد | جنس قطعه (آلومینیوم، فولاد، تیتانیوم، پلاستیک) چیست؟ سختی تیغه چقدر است؟ | مواد نرم‌تر (آلومینیوم، برنج، پلاستیک) به راحتی آسیب می‌بینند. مواد سخت به روش‌های تهاجمی‌تری نیاز دارند. |
| هندسه قطعه | آیا گوشه‌های تیزی وجود دارد که باید حفظ شوند؟ آیا لبه‌ها قرار است تیز باشند یا گرد؟ | برخی فرآیندها به طور طبیعی لبه‌ها را شعاع می‌دهند؛ برخی دیگر می‌توانند گوشه‌های تیز را حفظ کنند. |
| ثبات | آیا اندازه و محل خارها از قسمتی به قسمت دیگر یکسان است؟ | ممکن است فرزهای ناهماهنگ به فرآیندی انعطاف‌پذیرتر یا دستی نیاز داشته باشند. |
مرحله 2: فرآیند و دستگاه را بر اساس اندازه مته انتخاب کنید
از فلوچارت و جدول زیر برای تطبیق مته خود با بهترین فرآیند استفاده کنید.

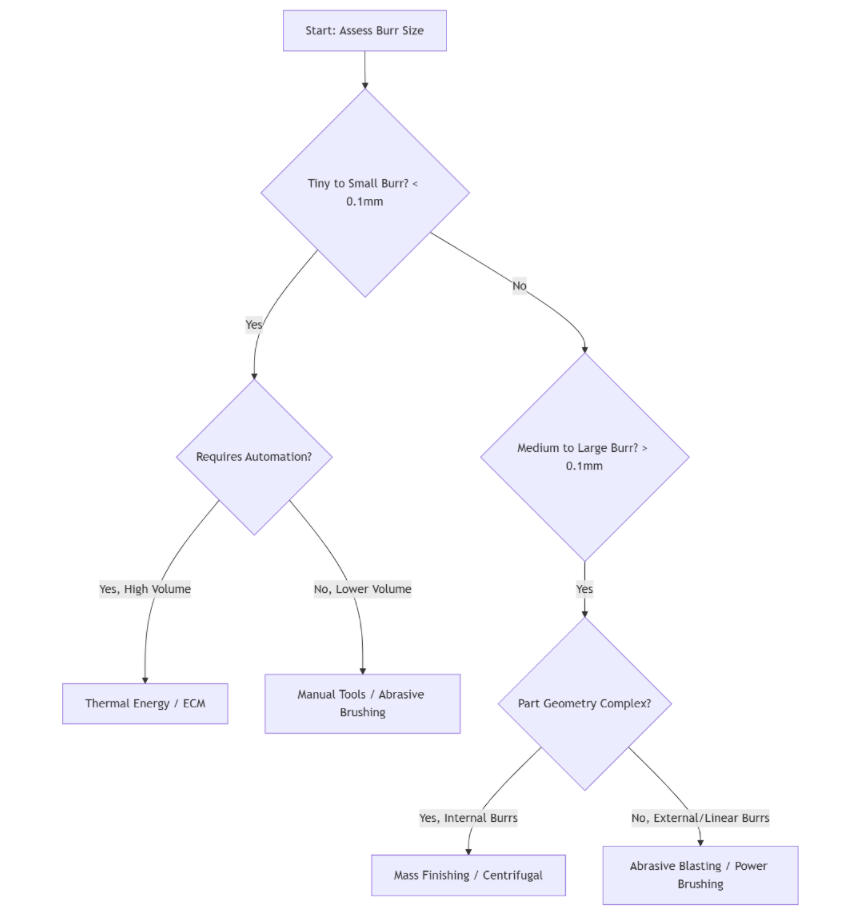

فلوچارت انتخاب فناوری پلیسه‌گیری
تجزیه و تحلیل دقیق فرآیند بر اساس اندازه مته
دسته ۱: برای فرزهای ریز تا کوچک (فرزهای ریز تا حدود ۰.۱ میلی‌متر / ۰.۰۰۴ اینچ)
اینها اغلب نتیجه عملیات ماشینکاری دقیق مانند فرزکاری، تراشکاری یا سوراخکاری هستند.
| فرآیند | چگونه کار می‌کند؟ | بهترین برای بررس روی ... | نوع قطعه ایده‌آل | مثال‌های ماشین |
|---|---|---|---|---|
| برس زدن ساینده | رشته‌های نایلونی چرخان آغشته به لبه‌های ساینده (کاربید سیلیکون، اکسید آلومینیوم). | لبه‌های خارجی، سطوح صاف، خطوط محیطی. برای سوراخ‌های عمیق داخلی مناسب نیست. | قطعات فلزی کوچک، اجزای ماشینکاری شده. مناسب برای حفظ هندسه خاص لبه. | واحدهای موتور رومیزی با سر برس‌های انعطاف‌پذیر |
| ابزارهای پلیسه‌گیری دستی | ابزارهای دستی (تراش، سوهان، سیم‌های ساینده) که توسط یک اپراتور استفاده می‌شوند. | هر مکانیمخصوصاً برای نمونه‌سازی اولیه، حجم کم یا نقاط صعب‌العبور. | تمام مواد. هزینه اولیه پایین، هزینه نیروی کار بالا. | چاقوهای پلیسه گیر، سوهان‌های دستی، نخ/نوارهای ساینده. |
| روش انرژی حرارتی (TEM) | انفجار کنترل‌شده‌ی گاز در یک محفظه، فوراً ذرات ریز (برس‌ها) را تبخیر می‌کند (آنها سطح تماس بالایی دارند). | تمام لبه‌ها، همزمان. عالی برای حملات متقاطع داخلی و شبکه‌های پیچیده. | قطعات کوچک پیچیده با مجاری داخلی (انژکتورهای سوخت، ایمپلنت‌های پزشکی). هزینه بالای تجهیزات. | دستگاه‌های SurfTran TEM، TurboFinish TFE. |
| الکتروشیمیایی (ECM) | یک الکترولیت و جریان الکتریکی، خار و خاشاک را بدون تماس حل می‌کنند. | لبه‌های خاص و هدفمند. ابزاری (کاتد) به لبه‌ای که قرار است پلیسه‌گیری شود، شکل داده می‌شود. | مواد رسانای الکتریکی. عالی برای فلزات سخت و بدون برجای گذاشتن تنش پسماند. | ماشین‌های پلیسه‌گیری EMAG ECM |
دسته ۲: برای تیغه‌های متوسط تا بزرگ (۰.۱ میلی‌متر - ۱ میلی‌متر+ / فلش)
اینها اغلب از ریخته‌گری، مهرزنی یا برش پلاسما حاصل می‌شوند.
| فرآیند | چگونه کار می‌کند؟ | بهترین برای بررس روی ... | نوع قطعه ایده‌آل | مثال‌های ماشین |
|---|---|---|---|---|
| پرداخت ارتعاشی | قطعات و واسطه‌ها (تراشه‌های ساینده) در یک کاسه قرار داده شده و برای ایجاد حرکت لغزشی مرتعش می‌شوند. | تمام لبه‌های قابل دسترس. برای شکستن لبه‌های معمولی و پرداخت سطح مناسب است. | حجم بالایی از قطعات کوچک و بادوام. می‌تواند قطعات زیادی را به طور همزمان پردازش کند. | ویبراتورهای کاسه گرد، سیستم‌های ویبره تغذیه سراسری. |
| بشکه گریز از مرکز (پرانرژی) | قطعات و واسطه‌ها در بشکه‌هایی قرار می‌گیرند که با سرعت بالا می‌چرخند و نیروهای G بالا و عمل برش سریع ایجاد می‌کنند. | تمام لبه‌ها. بسیار سریع‌تر و دقیق‌تر از ویبره استاندارد. | قطعات ظریفی که هنوز نیاز به حذف دقیق پلیسه دارند (مثلاً ریخته‌گری تحت فشار روی، ابزار پزشکی). | سری R روسلر، سری HED آلمکو. |
| سندبلاست سایشی (بید بلاست) | مواد ساینده کوچک (دانه‌های شیشه‌ای، پلاستیکی، گردو) با استفاده از هوا یا چرخ به سطح قطعه رانده می‌شوند. | سطوح خارجی و هندسه‌های ساده. با نازل جهت‌دار می‌توان به برخی از نواحی داخلی دسترسی پیدا کرد. | پاک کردن پلیسه‌های بزرگ از قطعات قالب‌گیری شده یا ریخته‌گری شده. می‌تواند به سطوح نرم آسیب برساند. | انفجار کابینت، انفجار کابینت با مکش. |
| مسواک زدن برقی (برس‌های سیمی) | برس‌های موتوری با موهای فولادی، برنجی یا نایلونی، برآمدگی‌های بزرگ را از بین می‌برند. | لبه‌های خطی، سطوح صاف، جوش‌ها. تهاجمی و سریع. | مهرهای فلزی، ورق‌های برش خورده، قطعات سازه‌ای. می‌تواند برای قطعات ظریف بیش از حد تهاجمی باشد. | سنگ‌های رومیزی با ملحقات برس، سلول‌های پلیسه‌گیر خودکار برس. |
ملاحظات کلیدی فراتر از اندازه تیغه
اگرچه اندازه تیغه نقطه شروع است، اما این عوامل تصمیم شما را نهایی می‌کنند:
-
جنس قطعه:
-
نرم (آلومینیوم، برنج، پلاستیک): از فرآیندهای تهاجمی مانند ارتعاش شدید یا برس سیمی که می‌تواند باعث ایجاد خراش یا فرورفتگی شود، خودداری کنید. از برس‌های ساینده، ابزارهای دستی یا مواد ملایم استفاده کنید.
-
سخت (فولاد، تیتانیوم): می‌توانید از فرآیندهای تهاجمی‌تری مانند بشکه گریز از مرکز یا برس‌زنی برقی استفاده کنید. ECM برای فلزات سخت عالی است زیرا باعث سایش ابزار نمی‌شود.
-
-
حجم تولید و اتوماسیون:
-
حجم کم/نمونه اولیه: ابزارهای دستی، برس‌های رومیزی یا یک کاسه ارتعاشی کوچک.
-
خط تولید/تولید با حجم بالا: سیستم‌های خودکار مانند ارتعاشی با تغذیه سراسری، دیسک گریز از مرکز، برس‌زنی/بلاستینگ رباتیک یا TEM.
-
-
الزامات پرداخت نهایی سطح:
-
آیا به روکش مات، براق یا براق نیاز دارید؟ فرآیندهایی مانند پرداخت ارتعاشی و گریز از مرکز، ضمن پلیسه‌گیری، روکش سطح را بهبود می‌بخشند. سندبلاست بافت سطح را تغییر می‌دهد.
-
-
الزامات لبه بحرانی:
-
باید گوشه تیز را حفظ کرد: روش‌های حرارتی (TEM) و الکتروشیمیایی (ECM) بهترین هستند، زیرا مواد را بدون تماس حذف می‌کنند. روش‌های سایشی همیشه شعاع کوچکی ایجاد می‌کنند.
-
شعاع کنترل شده مورد نیاز: ارتعاشی، گریز از مرکز و برس زدن برای ایجاد یک شکست یکنواخت و تکرارپذیر در تمام لبه‌ها عالی هستند.
-
خلاصه و توصیه نهایی
برای قطعات کوچک، این مسیر تصمیم‌گیری ساده را دنبال کنید:
-
اندازه مته خود را اندازه بگیرید. آیا کوچک و ظریف است، یا بزرگ و حجیم؟
-
برای میکرو فرزها: با تحقیق شروع کنید برس زدن سایندهاگر فضای داخلی پیچیده و حجم بالایی دارید، حرارتی (TEM) راه حل نهایی (اما گران) است.
-
برای تیغه‌های متوسط/بزرگ: با تحقیق شروع کنید پرداخت ارتعاشی یا گریز از مرکزاینها رایج‌ترین و مقرون‌به‌صرفه‌ترین راه‌حل‌ها برای پلیسه‌گیری قطعات کوچک با حجم بالا هستند.
-
همیشه یک آزمایش انجام دهید. هر تأمین‌کننده معتبر ماشین‌آلات، پیشنهاد می‌دهد که یک نمونه از قطعات شما را برای اثبات فرآیند و تعیین زمان چرخه، آزمایش کند. این مهم‌ترین مرحله در فرآیند انتخاب شماست.
با ارزیابی سیستماتیک تیغه و تطبیق آن با فیزیک فرآیند پلیسه‌گیری، می‌توانید با اطمینان دستگاهی را انتخاب کنید که کارآمد، مقرون‌به‌صرفه باشد و نتایج باکیفیتی را که نیاز دارید، ارائه دهد.
