소형 금속 부품용 디버링 머신 선택 방법 - 버 크기 및 공정에 따라 선택
2025년 10월 24일
물론입니다. 선택 디버링 머신 버 크기와 원하는 공정에 따라 선택하는 것은 훌륭하고 체계적인 접근 방식입니다. "획일적인" 사고방식에서 벗어나 정밀한 선택으로 전환합니다.
다음은 선택 방법에 대한 포괄적인 가이드입니다. 디버링 머신 작은 부품의 경우, 버 크기와 공정을 주요 선택 기준으로 사용합니다.
2단계 선택 프레임워크
다음 두 단계를 순서대로 따르세요.
-
버를 분석하세요: 버의 크기와 위치를 정량화합니다.
-
버를 프로세스에 매핑하세요: 버의 특성을 가장 효과적이고 효율적인 버 제거 기술에 맞춰 조정하세요.
1단계: 버 및 부품 분석
기계를 살펴보기 전에, 무엇을 제거하려는지 먼저 이해해야 합니다.
| 버 특성 | 질문할 사항 | 왜 중요한가 |
|---|---|---|
| 크기(볼륨) | 가늘고 깃털 같은 "마이크로 버"인가요, 아니면 크고 질긴 "플래시"인가요? | 이것이 주요 동력입니다. 큰 버는 공격적인 방법이 필요하고, 작은 버는 섬세하고 정밀한 방법이 필요합니다. |
| 위치 | 외부 가장자리에 있나요, 내부 교차 구멍에 있나요, 아니면 접근하기 어려운 통로에 있나요? | 도구/매체가 버에 물리적으로 접근하여 제거할 수 있는지 여부를 결정합니다. |
| 재료 | 해당 부품은 무엇으로 만들어졌나요? (알루미늄, 강철, 티타늄, 플라스틱) 버의 경도는 얼마인가요? | 부드러운 재질(알루미늄, 황동, 플라스틱)은 쉽게 손상됩니다. 단단한 재질은 더욱 공격적인 방법이 필요합니다. |
| 부분 기하학 | 유지해야 할 날카로운 모서리가 있나요? 모서리는 날카로워야 하나요, 아니면 둥글어야 하나요? | 일부 프로세스는 자연스럽게 모서리를 둥글게 만들고, 다른 프로세스는 날카로운 모서리를 유지할 수 있습니다. |
| 일관성 | 각 부품마다 버의 크기와 위치가 일정합니까? | 일관성이 없는 버에는 더 유연하거나 수동적인 공정이 필요할 수 있습니다. |
2단계: 버 크기에 따라 프로세스 및 기계 선택
다음 흐름도와 표를 사용하여 버를 가장 적합한 공정에 맞춰보세요.

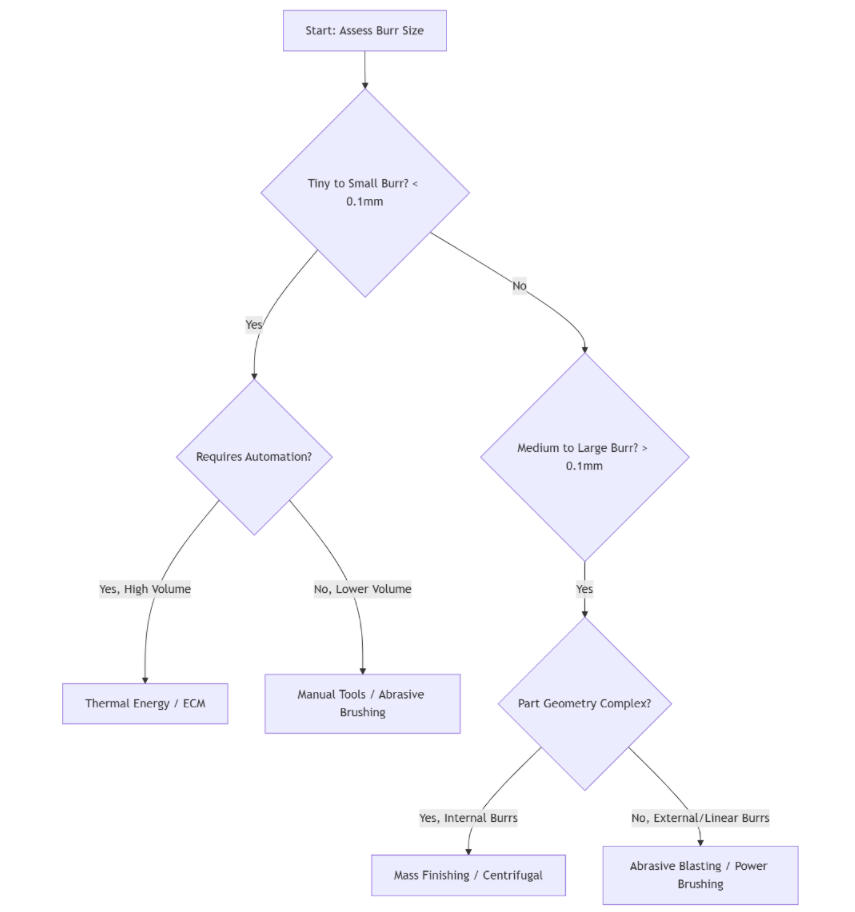

디버링 기술 선택 흐름도
버 크기에 따른 세부 공정 분석
카테고리 1: 아주 작은 버(최대 ~0.1mm/0.004인치)용
이러한 현상은 종종 밀링, 터닝, 드릴링과 같은 정밀 가공 작업의 결과입니다.
| 프로세스 | 작동 원리 | ...의 버에 가장 좋습니다. | 이상적인 부품 유형 | 기계 예제 |
|---|---|---|---|---|
| 연마 브러싱 | 연마제(탄화규소, 산화알루미늄)를 함침시킨 회전 나일론 필라멘트가 가장자리를 닦습니다. | 외부 모서리, 평평한 표면, 윤곽선. 깊은 내부 구멍에는 사용할 수 없습니다. | 작은 금속 부품, 가공 부품. 특정 모서리 형상을 유지하는 데 적합합니다. | 벤치탑 모터 유닛 유연한 브러시 헤드가 있습니다. |
| 수동 디버링 도구 | 작업자가 사용하는 휴대용 도구(스크레이퍼, 파일, 연마 코드). | 모든 위치특히 프로토타입 제작, 소량 생산 또는 손이 닿기 어려운 곳에 적합합니다. | 모든 자재가 필요합니다. 초기 비용은 낮지만 인건비는 높습니다. | 디버링 나이프, 핸드 파일, 연마 코드/테이프. |
| 열에너지법(TEM) | 챔버 내에서 통제된 가스 폭발이 일어나면 버(표면적이 넓음)가 즉시 증발합니다. | 모든 모서리가 동시에. 내부 교차 구멍과 복잡한 네트워크에 적합합니다. | 내부 통로가 있는 복잡한 소형 부품(연료 분사기, 의료용 임플란트). 높은 장비 비용. | SurfTran TEM 기계, TurboFinish TFE. |
| 전기화학(ECM) | 전해질과 전류는 접촉 없이 버를 녹여 없앱니다. | 구체적이고 타겟이 명확한 에지. 도구(음극)는 가장자리를 다듬기 위해 모양을 잡습니다. | 전기 전도성 소재입니다. 경금속에 적합하며 잔류 응력이 없습니다. | EMAG ECM 디버링 머신. |
카테고리 2: 중간~대형 버(0.1mm~1mm+/플래시)용
이러한 제품은 주조, 스탬핑 또는 플라즈마 절단을 통해 생산되는 경우가 많습니다.
| 프로세스 | 작동 원리 | ...의 버에 가장 좋습니다. | 이상적인 부품 유형 | 기계 예제 |
|---|---|---|---|---|
| 진동 마무리 | 부품과 매체(연마 조각)를 그릇에 넣고 진동시켜 미끄러지는 운동을 만듭니다. | 접근 가능한 모든 가장자리. 일반적인 모서리 절단 및 표면 마무리에 적합합니다. | 작고 내구성 있는 부품을 대량으로 처리합니다. 한 번에 여러 부품을 처리할 수 있습니다. | 라운드 볼 진동기, 관통 공급 진동 시스템. |
| 원심 배럴(고에너지) | 부품과 매체는 고속으로 회전하는 배럴에 넣어져 높은 G-포스와 빠른 절단 동작을 생성합니다. | 모든 모서리. 표준 진동 방식보다 훨씬 빠르고 정확합니다. | 여전히 공격적인 버 제거가 필요한 섬세한 부품(예: 아연 다이캐스팅, 의료 기기). | 뢰슬러 R 시리즈, 알름코 HED 시리즈. |
| 연마 분사(비드 분사) | 공기나 바퀴를 이용해 작은 연마 매체(유리 구슬, 플라스틱, 호두)를 부품 표면에 분사합니다. | 외부 표면과 간단한 기하학. 방향성 노즐을 사용하여 일부 내부 영역에 도달할 수 있습니다. | 스탬핑이나 주물에서 큰 버를 제거합니다. 부드러운 표면을 손상시킬 수 있습니다. | 캐비닛 블래스터, 흡입 블래스트 캐비닛. |
| 파워 브러싱(와이어 브러시) | 강철, 황동 또는 나일론 강모가 달린 모터 구동 브러시로 큰 혹을 제거합니다. | 선형 모서리, 평평한 표면, 용접. 공격적이고 빠릅니다. | 금속 스탬핑, 절단된 시트, 구조용 부품. 섬세한 부품에는 너무 공격적일 수 있습니다. | 브러시 부착물이 있는 벤치 그라인더, 자동 브러시 디버링 셀. |
버 크기 이외의 주요 고려 사항
버 크기가 시작점이지만, 다음 요소들이 결정을 확정하는 데 도움이 됩니다.
-
부품 소재:
-
연질(알루미늄, 황동, 플라스틱): 강한 진동이나 와이어 브러싱처럼 흠집이나 박힘을 유발할 수 있는 과격한 작업은 피하세요. 연마 브러싱, 수동 공구 또는 부드러운 세척제를 사용하세요.
-
경질(강철, 티타늄): 원심 배럴이나 파워 브러싱처럼 더욱 공격적인 공정을 사용할 수 있습니다. ECM은 공구 마모를 유발하지 않으므로 경금속에 적합합니다.
-
-
생산량 및 자동화:
-
소량/프로토타입: 수동 도구, 작업대 브러시 또는 작은 진동 볼.
-
대량/생산 라인: 통과형 진동 시스템, 원심 디스크, 로봇 브러싱/블라스팅 또는 TEM과 같은 자동화 시스템.
-
-
최종 표면 마감 요구 사항:
-
무광, 새틴, 또는 광택 마감이 필요하신가요? 진동식이나 원심식 마감과 같은 공정은 버 제거 시 표면 마감을 개선하는 데 도움이 됩니다. 블라스팅은 표면 질감을 변화시킵니다.
-
-
중요 에지 요구 사항:
-
날카로운 모서리를 유지해야 함: 열(TEM) 및 전기화학(ECM) 방법이 접촉 없이 재료를 제거하므로 가장 좋습니다. 연마 방법은 항상 작은 반경을 생성합니다.
-
필요한 제어 반경: 진동, 원심 및 브러싱은 모든 모서리에 일관되고 반복 가능한 틈을 만드는 데 적합합니다.
-
요약 및 최종 권장 사항
소형 부품의 경우 다음과 같은 간단한 결정 경로를 따르세요.
-
버를 측정하세요. 작고 가늘까요, 아니면 크고 부피가 크나요?
-
마이크로 버의 경우: 조사부터 시작하세요 연마 브러싱. 내부 구조가 복잡하고 볼륨이 큰 경우 열(TEM) 궁극적인 (그러나 비싼) 솔루션입니다.
-
중간/대형 버의 경우: 조사부터 시작하세요 진동 또는 원심 마무리. 이는 대량 소형 부품의 버 제거를 위한 가장 일반적이고 비용 효율적인 솔루션입니다.
-
항상 테스트를 실행하세요. 평판이 좋은 기계 공급업체라면 공정을 검증하고 사이클 시간을 결정하기 위해 부품 샘플 배치를 실행해 볼 것을 제안할 것입니다. 이것은 선택 과정에서 가장 중요한 단계입니다.
버를 체계적으로 평가하고 이를 버 제거 공정의 물리적 특성에 맞추면 효율적이고 비용 효율적이며 필요한 고품질 결과를 낼 수 있는 기계를 자신 있게 선택할 수 있습니다.
