Hướng dẫn kỹ thuật máy mài đai: Thông số kỹ thuật, khung mô-đun và ứng dụng gia công kim loại
Th3 5 ,2026

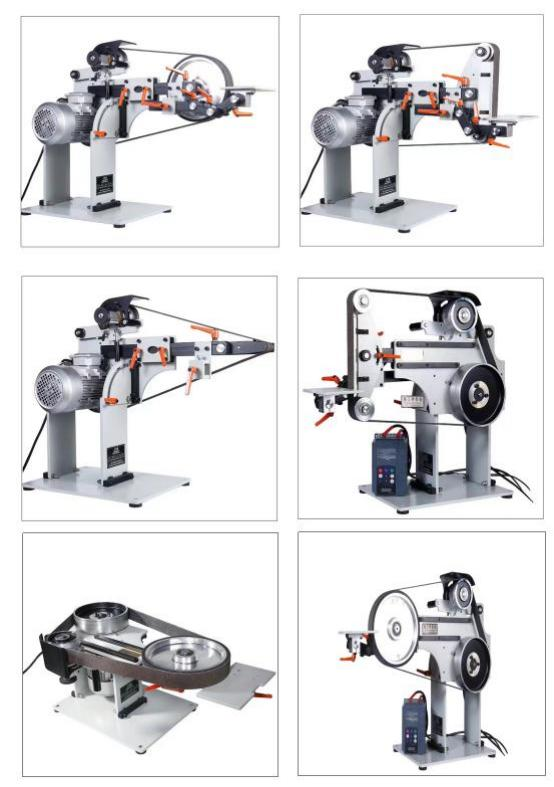

ADV-116-1 Đa năng theo chiều dọc/ngang Máy mài đai
Được thiết kế để mài chính xác các cạnh sắc, hoàn thiện bề mặt và mài định hình cho thép không gỉ, nhôm, thép và kim loại màu. Phù hợp cho cả các chuyên gia trong xưởng và những người đam mê tự sửa chữa.
1. Tổng quan sản phẩm
Máy mài đai ADV-116-1 là máy mài đai hạng nặng, có khả năng định hướng kép, được phát triển bởi ADV International để đáp ứng các yêu cầu khắt khe của việc hoàn thiện kim loại. Nền tảng chuyển đổi độc đáo giữa chiều dọc và chiều ngang, kết hợp với bốn khung mài có thể thay thế và bàn làm việc có thể điều chỉnh hoàn toàn, mang lại tính linh hoạt vượt trội. Cho dù bạn cần hoàn thiện bề mặt phẳng, mài vòng cung phức tạp hay làm mịn bán kính lớn, ADV-116-1 đều đáp ứng mà không cần thỏa hiệp. Máy tích hợp bộ biến tần vector để điều khiển tốc độ vô cấp, đảm bảo tốc độ bề mặt tối ưu cho mọi vật liệu—từ thép không gỉ đến hợp kim mềm.
Được chế tạo trên khung thép số 45 đã được xử lý giảm ứng suất, mài chính xác để giảm thiểu rung động, máy mài đai này đạt được độ ổn định cho phép đồng xu đứng thẳng trong quá trình hoạt động—ngay cả ở tốc độ tối đa 2900 vòng/phút. Dưới đây, chúng ta sẽ phân tích cấu trúc kỹ thuật, các thành phần mô-đun và các ứng dụng thực tế của nó.
2. Thông số kỹ thuật
| Thông số máy (ADV-116-1) | |
|---|---|
| Điện áp / Tần số | Điện áp 380V / 50Hz ba pha (có thể tùy chỉnh theo yêu cầu) |
| Động cơ (bảo hành 12 tháng) | 2,2 kW, cuộn dây đồng, vỏ nhôm; 2800 vòng/phút (không tải) |
| Bộ chuyển đổi tần số (bảo hành 18 tháng) | Biến tần điều khiển vector 3 kW, cho phép điều chỉnh tốc độ băng tải vô cấp. |
| Kích thước đai mài (tiêu chuẩn) | 1880 mm × 50 mm (chiều dài × chiều rộng) — bao gồm ba dây đai |
| Phạm vi tốc độ băng tải | 0 – 28 m/s (có thể điều chỉnh hoàn toàn thông qua biến tần) |
| Chiều dài tối đa của băng tải | Chiều dài tối đa: 2100 mm (với khung mài phẳng); Tối thiểu: 1800 mm (khung mài cong) |
| Kích thước đế máy | 480 × 360 mm |
| Kích thước tổng thể (cấu hình bánh xe phẳng) | 700 × 400 × 700 mm (Dài × Rộng × Cao) |
| Trọng lượng tịnh (bao gồm tất cả khung/dụng cụ) | 80 kg |
| Thùng gỗ (ván ép) Kích thước đóng gói | 640 × 480 × 720 mm |
| Tổng trọng lượng (đóng thùng) | 98 kg |
3. Khung mài và giá đỡ phôi dạng mô-đun
Máy ADV-116-1 được trang bị ba khung mài chuyên dụng, lắp vào khe cắm phía sau máy. Một khối khe cắm có thể tháo rời cũng tương thích với bàn làm việc đa hướng, cho phép bốn chế độ làm việc khác nhau.

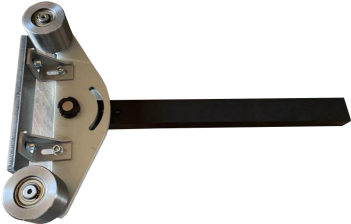

🔹 Khung mài phẳng68×55 mm Bánh xe tiếp xúc bằng nhôm (đường kính 68 mm × độ dày 55 mm), vòng bi 6203Z (2 chiếc).
Lý tưởng để mài các bề mặt phẳng, vát cạnh và mài mép. Có thể lắp đặt theo chiều dọc để sử dụng bằng tay hoặc trên bàn mài.

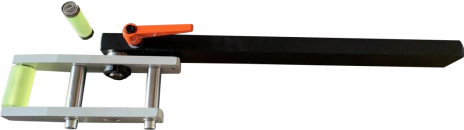

❶ Đường kính 22 mm × độ dày 73 mm (608 vòng bi)
❷ Đường kính 30 mm × độ dày 73 mm (608 vòng bi)
🔹 Khung bánh xe lớn/cao su280×50 mm Bánh mài tiếp xúc bằng cao su (độ cứng Shore được tối ưu hóa cho quá trình mài), vòng bi 6204.
Thích hợp cho việc pha trộn các đường viền có bán kính lớn, hoàn thiện không gây trầy xước trên các bộ phận đã được mạ hoặc các bộ phận dễ vỡ.
🔸 Bàn làm việc đa hướngBàn máy có khả năng xoay linh hoạt hoàn toàn, điều chỉnh được theo trục X/Y/Z và độ nghiêng. Có thể kết hợp với bất kỳ khung máy nào trong ba loại khung để mài phẳng, mài góc hoặc mài góc phức hợp.
Lưu ý khi cài đặt: Tất cả các khung đều được khóa chắc chắn vào khe phía sau của máy bằng cơ chế kẹp nhanh. Bàn làm việc có thể được gắn vào khe phía trước có thể tháo rời, và hai thanh nối của nó cho phép nghiêng ± 45° và xoay 360°, mang lại sự linh hoạt vượt trội cho các hình dạng phức tạp.
4. Nguyên tắc hoạt động và các tính năng chính
4.1 Lắp đặt và theo dõi dây đai
Việc lắp đặt dây đai mài mới (kích thước 1880×50 mm được cung cấp) rất đơn giản: lắp khung mài mong muốn, nhấn cần căng để thu bánh dẫn hướng có lò xo, đặt dây đai lên cả hai bánh mài, sau đó xoay chốt định vị 90° — dây đai sẽ tự căng. Trước khi khởi động, hãy xoay dây đai bằng tay để kiểm tra độ thẳng hàng. Nếu xảy ra hiện tượng lệch, hãy điều chỉnh núm chỉnh độ thẳng hàng chuyên dụng cho đến khi dây đai chạy ở vị trí trung tâm. Thiết kế cho phép thay dây đai trong vòng chưa đầy 30 giây.
4.2 Định hướng lại theo chiều dọc/chiều ngang
Cơ chế khóa xoay chắc chắn cho phép toàn bộ đầu mài được xoay 90°. Ở vị trí thẳng đứng, dây đai tạo thành một mặt phẳng thẳng đứng để loại bỏ vật liệu và gia công cạnh. Ở chế độ nằm ngang, dây đai chạy phẳng, lý tưởng cho các chi tiết dài hoặc gia công hoàn thiện bằng trọng lực. Quá trình chuyển đổi chỉ mất vài giây và khóa chắc chắn ở cả hai hướng.
4.3 Điều khiển tốc độ biến đổi (VFD vectơ)
Được chế tạo dựa trên bộ biến tần vector 3 kW, máy ADV-116-1 cung cấp mô-men xoắn tối đa từ tốc độ băng tải 0 đến 28 m/s. Tốc độ thấp (2–5 m/s) được sử dụng cho hợp kim nhạy nhiệt hoặc nhựa; tốc độ trung bình (10–18 m/s) cho việc hoàn thiện thép không gỉ nói chung; tốc độ cao (lên đến 28 m/s) để loại bỏ vật liệu nhanh chóng trên kim loại đen. Màn hình hiển thị kỹ thuật số (tùy chọn) hiển thị tần số/Hz, cho phép lặp lại chính xác.
4.4 Độ ổn định và cấu trúc
Mọi chi tiết khung đều được gia công từ thép cacbon trung bình số 45 và được mài nhẵn bề mặt để đảm bảo độ phẳng và vuông góc. Điều này giúp giảm rung động cực thấp – đã được chứng minh bằng thực nghiệm: một đồng xu đặt đứng vẫn giữ nguyên vị trí ngay cả ở tốc độ 2900 vòng/phút (≈48 Hz). Độ ồn thấp (<75 dB khi hoạt động) giúp máy phù hợp với môi trường xưởng trong nhà.
5. Ứng dụng và vật liệu phù hợp
Nhờ dải tốc độ rộng và nhiều bánh xe tiếp xúc, ADV-116-1 vượt trội trong các khía cạnh sau:
- Chế tạo dao kéo/lưỡi dao: Mài vát cạnh, làm mịn cán và hoàn thiện bề mặt mờ.
- Hoàn thiện thiết bị y tế: Loại bỏ bavia khỏi dụng cụ phẫu thuật, cấy ghép chỉnh hình (thép không gỉ, titan).
- Hàng không vũ trụ và ô tô: Chuẩn bị bề mặt giá đỡ, làm mịn cánh tuabin và loại bỏ bavia nhẹ.
- Thiết bị điện tử tiêu dùng: Hoàn thiện khung điện thoại di động, thân đồng hồ thông minh và các chi tiết trang trí nhỏ (nhôm, thép không gỉ).
- Tự làm / tạo mẫu thử: Các chi tiết riêng lẻ bằng đồng thau, đồng hoặc thép mềm; chế tạo mô hình.
Máy này có thể xử lý cả kim loại đen và kim loại màu, cũng như nhựa và vật liệu composite khi sử dụng các loại dây đai phù hợp (có sẵn các loại hạt mài tùy chọn).
⚠️ Thông báo quan trọng về vận hành — Bánh xe vòng cung nhỏ
Các bánh xe hình cung nhỏ (đường kính 22 mm và 30 mm) có hình dạng ổ trục rất nhỏ (loạt 608). Để ngăn ngừa hiện tượng quá nhiệt và hỏng ổ trục sớm, Không bao giờ vận hành chúng ở tần số cao. Bắt buộc phải vận hành các bánh xe này ở tốc độ thấp hơn—lý tưởng nhất là từ 25–30 Hz (khoảng 8–12 m/s). Liên tục theo dõi nhiệt độ ổ trục trong vài phút đầu sử dụng; nếu trục bánh xe nóng lên khi chạm vào (>60°C), hãy giảm tốc độ hơn nữa. Tuân thủ hướng dẫn này sẽ kéo dài tuổi thọ của bánh xe đáng kể.
5.1 Thông số vận hành được khuyến nghị
| Nhiệm vụ mài | Tốc độ băng tải được khuyến nghị (m/s) | Phạm vi độ nhám điển hình |
|---|---|---|
| Gia công cắt gọt khối lượng lớn (thép cacbon) | 22–28 | 36 – 60 |
| Hoàn thiện/pha trộn thép không gỉ | 12–18 | 80 – 220 |
| Nhôm / kim loại màu (ngăn ngừa quá tải) | 10–15 | 60 – 120 |
| Mài hồ quang (bánh mài nhỏ) | 6–10 (25–30 Hz) | 80 – 180 |
| Đánh bóng / hoàn thiện tinh | 4–8 | 320 – 600+ |
6. Được xây dựng hướng đến sự chính xác và tính bền vững
ADV International thiết kế sản phẩm với mục tiêu giảm thiểu tác động đến môi trường. Động cơ hiệu suất cao và bộ biến tần (VFD) của ADV-116-1 giúp giảm tiêu thụ năng lượng trong quá trình vận hành ở tải trọng một phần. Hệ thống khung mô-đun giúp giảm thiểu lãng phí vật liệu – người dùng chỉ cần thay thế cụm bánh xe tiếp xúc, chứ không cần thay toàn bộ máy, khi yêu cầu quy trình thay đổi. Hơn nữa, kết cấu thép chắc chắn đảm bảo tuổi thọ sử dụng hơn 10 năm trong điều kiện sử dụng thông thường, giảm thiểu lượng khí thải carbon trong suốt vòng đời sản phẩm.
🔧 Bao gồm trong bộ sản phẩm máy:
- Ba đai mài mòn 1880×50 mm (độ nhám: thường là 60, 120, 240 – có thể thay đổi tùy theo khu vực).
- Khung mài phẳng (bánh mài 68 mm).
- Bánh xe hình cung nhỏ (22 mm & 30 mm).
- Khung bánh xe cao su (280 mm).
- Bàn làm việc đa hướng và tất cả các phụ kiện lắp đặt.
- Sách hướng dẫn lắp ráp kèm hình ảnh minh họa các bước lắp ráp.
7. Kết luận: Sự lựa chọn của người chuyên nghiệp tự làm
Máy mài đai ADV-116-1 kết hợp độ chính xác cấp công nghiệp với tính linh hoạt cần thiết cho việc gia công tùy chỉnh. Đầu xoay 90°, tốc độ biến đổi được điều khiển bằng vector và bốn khung mài trong một biến nó thành một trạm hoàn thiện bề mặt hoàn chỉnh. Cho dù bạn đang gia công thép không gỉ cho các bộ phận y tế hay loại bỏ bavia các chi tiết nhôm nhỏ, máy này đều mang lại bề mặt hoàn thiện đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt (độ nhám Ra 0,4 µm có thể đạt được với đai mài mịn). Đối với các xưởng đang tìm kiếm một máy có thể làm được tất cả mọi việc—mài phẳng, mài vòng cung, mài bán kính lớn và mài góc—ADV-116-1 là một khoản đầu tư bền vững cho tương lai.
Đối với các yêu cầu về điện áp tùy chỉnh, cấu hình bánh xe tiếp xúc chuyên dụng hoặc tích hợp vào dây chuyền tự động, ADV International cung cấp dịch vụ tùy chỉnh toàn diện. Vui lòng liên hệ với đội ngũ kỹ sư của chúng tôi để được tư vấn cụ thể cho ứng dụng của bạn.
